pg电子官网入口IBM 7埃米技术实现1000亿晶体管集成

7埃米制程技术突破

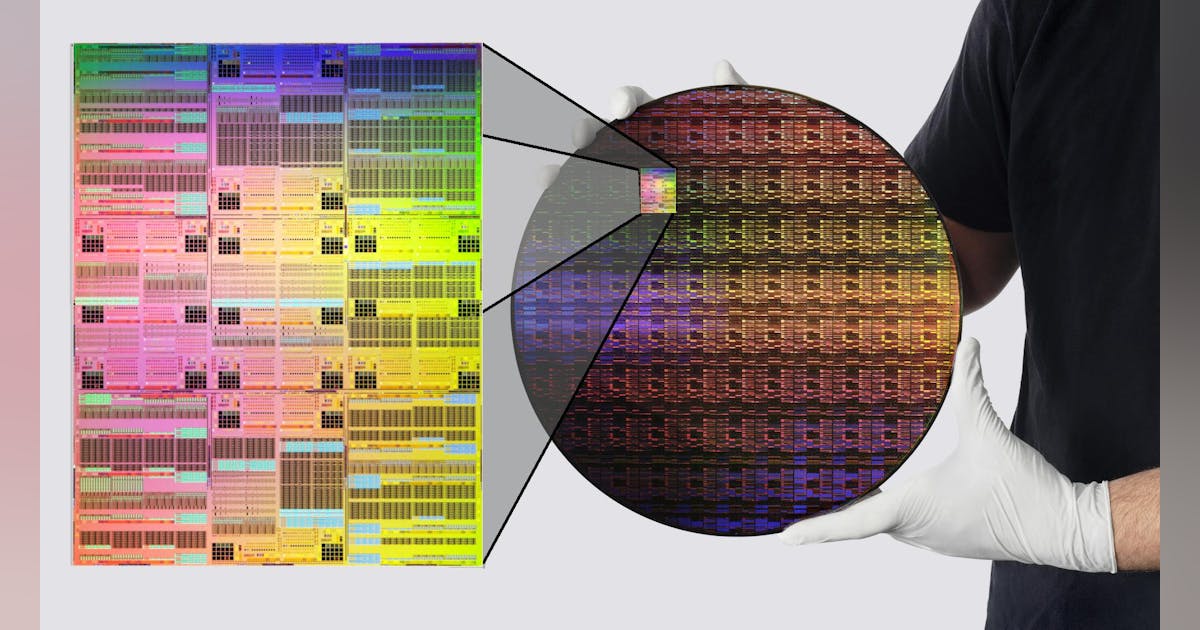

在半导体领域，pg电子官网入口的突破性进展再次刷新了行业记录。IBM最新研发的7埃米（7-Å）晶体管技术，成功实现了1000亿晶体管的集成。这一技术标志着晶体管尺寸首次突破1纳米大关，为高性能计算领域带来了革命性变革。

技术优势与性能提升

与传统2纳米节点相比，7埃米晶体管技术在性能上提升了50%，同时功耗降低了70%。这种显著的性能提升主要得益于全新的全环绕栅极（GAA）结构和纳米片技术。更小的晶体管尺寸不仅意味着更高的集成密度，还带来了更好的热管理和能效表现。

3D纳米堆叠架构

IBM的创新之处在于采用了3D纳米堆叠架构。与传统HBM（高带宽内存）的芯片堆叠不同，这项技术在晶体管层面实现了多层堆叠。通过4轨交错设计，芯片面积减少了50%，同时降低了功耗需求。这种多通道、纳米片堆叠的CMOS架构，为未来芯片设计开辟了新的可能性。

应用场景与未来展望

7埃米技术最初将应用于高端AI数据中心，满足其对高性能计算系统的需求。随着技术的成熟，这项突破有望扩展到更多领域，包括自动驾驶、物联网和5G通信等。IBM的这项创新不仅展示了半导体技术的发展方向，也为下一代电子设备的构建奠定了基础。

展望未来，pg电子官网入口的持续突破将推动整个电子行业向更高性能、更低功耗的方向发展。随着制程技术的不断进步，我们有望在不久的将来看到更多基于7埃米技术的创新应用。
